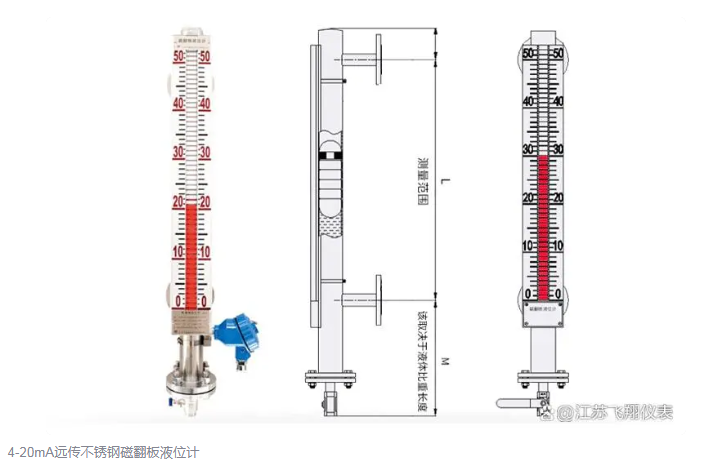

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能

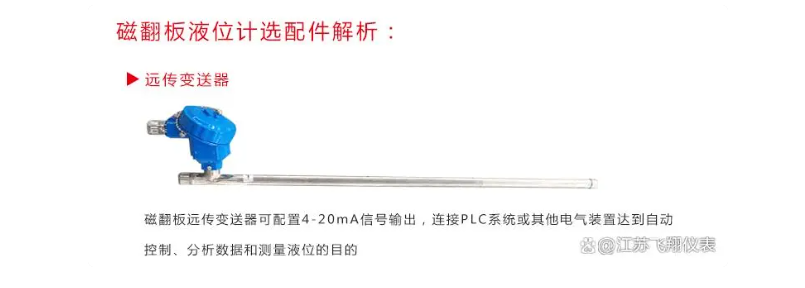

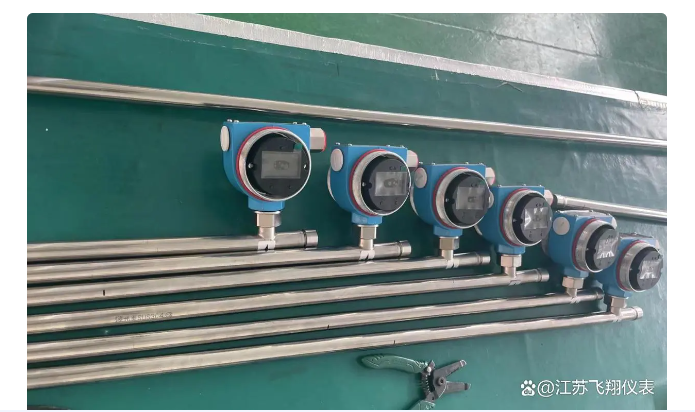

远传磁翻板液位计的远传功能是通过捆绑在浮筒管外壁上的干簧管远传变送器来实现远传的，其可与电动型仪表和显示仪表相连接，达到控制、调节、显示和报警的目的。这很大程度上弥补了磁翻板液位计就地实时显示的不足，使得磁翻板液位计能够在一些罐体较高、工况恶劣不适合现场查看的场合应用。

但远传磁翻板液位计在使用之前，应注意做好接线工作，避免因接错线致使测量结果不准乃至仪表损坏。那么，干簧管远传送器实际使用中应如何进行正确接线，实现与外围的执行机构或显示仪表装置的连接呢？本文就以计为远传变送器为例，谈谈磁翻板液位计远传变送器应如何正确接线的问题。

一般来讲，磁翻板液位计远传变送器要正确接线，需要注意做好以下几个方面的工作：

一、接线前需要注意事项

在远传变送器接线前，请务必对外部提供的电源进行确认，只有电源为24VDC时，方可接线，如果所用电源电压值与要求不符，轻则会影响变送器的正常工作，重则易造成仪表的损坏。

4~20mA的远传装置（干簧管远传变送器）与显示仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm

二、远传变送器的接线过程

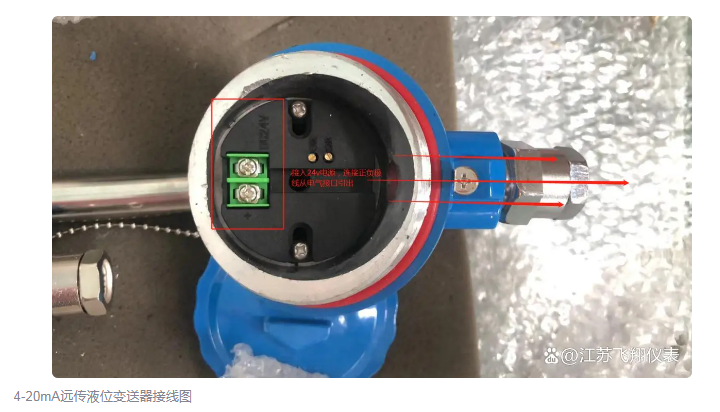

首先，应先拧下接线盒的接线端盖。然后，将电缆穿过电缆接头，连接到24VDC两端。

三、接线完毕后注意事项

应旋紧接头螺母锁紧线缆，拧紧上盖，并旋转仪表外壳，将防水接头朝下，以防止雨水进入壳体内，如图所示；外壳应按要求进行接地，并根据需要连接接地端子。

四、对于防爆型远传变送器，须按有关规定正确接线，以确保防爆性能及应用安全。

为提高远传变送器的抗腐蚀性与可靠性，干簧管远传变送器的核心部件采用进口芯片和进口干簧管，外保护管采用304材质。同时，干簧管远传送器通过隔爆和本安双重防爆认证，特别适合用于爆炸危险等环境恶劣的场合。
