FX-3051DP智能差压变送器采用电容式压力检测元件，传感器经高性能电子放大器将压力信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸汽等介质的差压与压力，以及与差压有比例关系的液位、流量及密度等数据。
FX-3051DP智能差压变送器采用智能主板，具有HART协议通讯功能。可与HART手操器进行通讯，实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

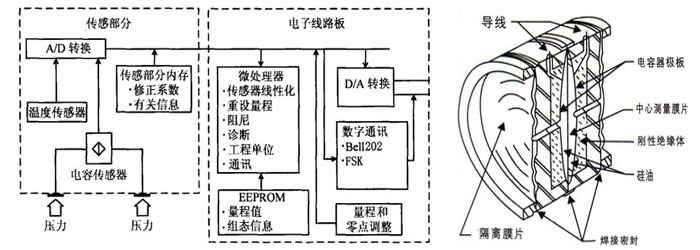

一、组成及原理图：
智能差压变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mADC的转换。
二、技术参数：
1. 性能规格：（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。）
（1） 参考精度：
①数字、智能：±0.2%校验满量程；
②模拟、线性：±0.5%校验量程。
（2）稳定性：
①数字、智能：6个月，±0.1%URL；
②模拟、线性：6个月，±0.2%URL。
（3）环境温度影响：
①数字、智能：零点误差：±0.2%URL/56℃、总体误差：±(0.2%URL+0.18%校验量程）/56℃；
②模拟、线性：零点误差：±0.5%URL/56℃、总体误差：±(0.5%URL+0.5%校验量程）/56℃；
（4）振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g
（5）电源影响：小于±0.005%输出量程/伏特。
（6）负载影响：没有负载影响，除非电源电压有变化。
（7）电磁干扰/射频干扰（EMI/RFI影响）：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
（8）安装位置影响：
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
2. 功能规格：
（1）测量范围：0～0.125～41370KPa
（2）零点与量程：
①数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整；
②模拟、线性：量程和零点连续可调。
（3）零点正、负迁移：零点负迁移时，量程下限须大于或等于-URL；零点正迁移时，量程上限须小于或等于+URL。校验量程须大于或等于zui小量程。
（4）输出：
①数字、智能：4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
①模拟、线性：4～20mA DC,与过程压力成线性。

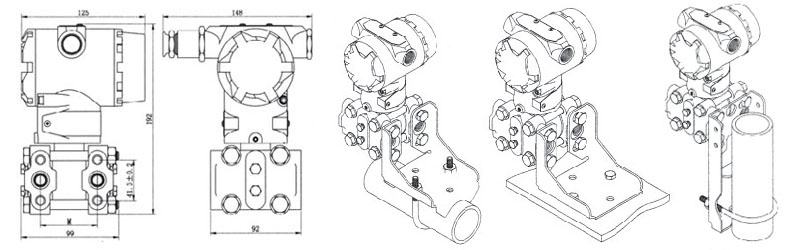

三、外形尺寸图及安装图：
四、选型表：
|
FX-3051 |
智能电容式变送器 |
|
类型 |
DP |
智能差压变送器 |
|
DR |
智能微差压变送器 |
|
输出信号 |
E |
4～20mA，HART协议数字通讯 |
|
S |
4～20mA |
|
量程范围 |
1 |
0～0.1～1kPa（微差压） |
|
2 |
0～0.5～10kPa |
|
3 |
0～1～100kPa |
|
4 |
0～5～500kPa |
|
5 |
0～0.14～14MPa |
|
接液材质 |
S |
本体 |
膜盒 |
排气 螺钉 |
|
FXS14A |
SUS316L |
SUS316L |
|
T |
其它材质要求订货时请注明 |
|
管道连接 |
M |
带M20*1.5过程接头 |
|
N |
带1/2NPT过程接头 |
|
Y |
用户约定 |
|
安装方式 |
2 |
垂直安装，右面高压，过程接头在上 |
|
3 |
垂直安装，右面高压，过程接头在下 |
|
4 |
垂直安装，左面高压，过程接头在上 |
|
7 |
垂直安装，左面高压，过程接头在下 |
|
8 |
水平安装，右面高压 |
|
9 |
水平安装，左面高 |
|
显示表头 |
M3 |
LCD显示表 |
|
M2 |
LED显示表 |
|
N |
无表头显示 |
|
安装支架 |
A |
SECC 平托架 |
|
B |
SUS304 平托架 |
|
C |
SECC L型托架 |
|
D |
SUS304 L型托架 |
|
其它要求 |
订货时说明 |
