单室平衡容器

平衡容器是一种结构巧妙,具有自我补偿能力的汽包水位测量装置,按结构可分为单室平衡容器和双室平衡容器。平衡容器也是一种差压式液位计,是基于液体静压平衡原理工作的,实...


在线咨询 全国热线
18915198233
       平衡容器是一种结构巧妙,具有自我补偿能力的汽包水位测量装置,按结构可分为单室平衡容器和双室平衡容器。平衡容器也是一种差压式液位计,是基于液体静压平衡原理工作的,实际上是一个“液位--差压”转换器。其作用是造成个恒定的液体静压力,使之与被测液位形成的液体静压力相比较,输出二者之差。

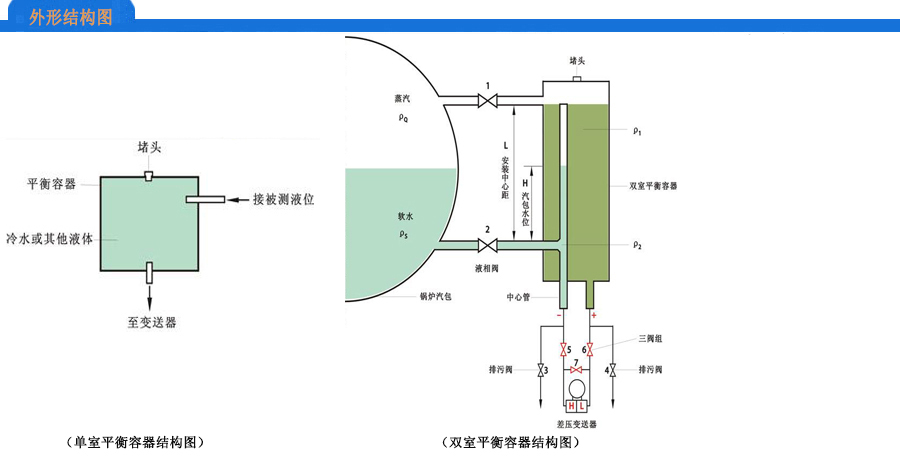

       单室平衡容器的结构较简单,测量低压容器的液位时,当容器内外温差大,或气相容易凝结成液体时,如除氧水箱的水位,大多采用单室平衡容器进行测量。测量前应根据所测介质的性质,把平衡容器的堵头拆开,灌入冷水或其他液体。对一些化工生产的有毒有害场合平衡容器内装的是隔离液。
       双室平衡容器主要测量锅炉汽包水位,平衡容器由内外两层容室构成。平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水;内层容室经平衡器下侧导压管与锅炉汽包的水相连,使用的是连通器原理,所以内层容室水位高度跟随汽包水位而变化。这样结构的双层容器保证了外层容室和内层容室的水温基本相等,因而可以减少由于温度不同所产生的测量误差。用双室平衡容器测量锅炉水位,外层容室与锅炉汽包的蒸汽相连,外层容室内充满了冷凝水;当外层容室的水面低于平衡器上端导压管时,靠汽包蒸汽的冷凝水补充,当水面高于平衡器上端导压管时,水经导压管流入锅炉汽包,使外层容室水位高度始终保持不变。内层容室经平衡器下侧导压管与锅炉汽包的水相连,其水位高度随汽包的水位变化而变化。如果蒸汽的压力、温度参数恒定时,差压变送器的输出信号仅与锅炉汽包的水位有关。
技术参数:
中心距   :350、440、600、670、850、1066 mm或按需设计
公称压力:2.5MPa ,4.0MPa ,6.4MPa,10MPa,16MPa , 25MPa , 32MPa ,
工作温度:饱和蒸汽水温度(≤450℃)
监视方式:与差压变送器配合监视锅炉汽包水位
结构形式:单室平衡容器、双室平衡容器、普通型、带补偿型
接口方式:法兰或焊接φ28×5 mm、φ51×10 mm或按需设计
