不锈钢球阀

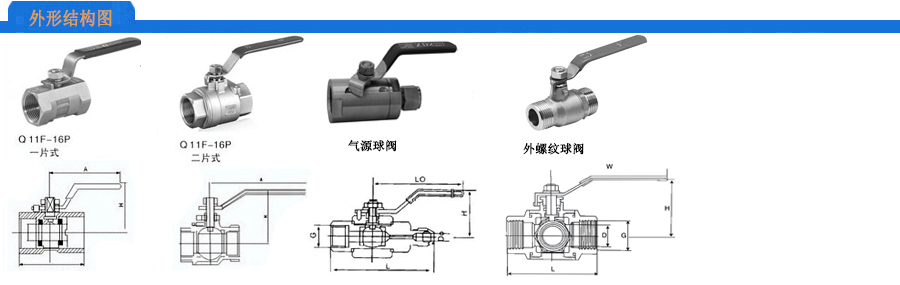

球阀的启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。仪表球阀一般有内螺纹球阀、外螺纹球阀、法兰球阀、气源球阀等。其功用是作开启或切断管道通路用和精确调整...


在线咨询 全国热线
18915198233
        球阀的启闭件(球体)由阀杆带动,并绕球阀轴线作旋转运动的阀门。仪表球阀一般有内螺纹球阀、外螺纹球阀、法兰球阀、气源球阀等。其功用是作开启或切断管道通路用和精确调整。
球阀在自动化控制行业中通常安装与压力表、压力变送器等仪表与管路取压口之间,用于管路流量与压力的调整已经切断管道通路方便仪表的检修、液位计的底部做排污阀等等。
工作原理:
一、开启过程
1.在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。
2.当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3.阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4.直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
二、关闭过程
1.关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2.继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3 .快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4.手轮转动的几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
两片式球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。两片式球阀安装与维护应注意以下事项:
1.要留有阀柄旋转的位置。
2.不能用作节流。
3带传动机构的球阀应直立安装。
三、两片式球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。
四、两片式球阀在管路中主要用来做切断、分配和改变介质的流动方向
