德尔塔巴流量计

FX-LGBD德尔塔巴流量计是均速管流量计的一种(又称笛形均速管流量计),是根据皮托管测速原理发展起来的一种新型差压流量检测式元件,它输出为差压信号,与测量差压的仪器仪表配...


在线咨询 全国热线
18915198233
        FX-LGBD德尔塔巴流量计是均速管流量计的一种(又称笛形均速管流量计),是根据皮托管测速原理发展起来的一种新型差压流量检测式元件,它输出为差压信号,与测量差压的仪器仪表配套使用,可准确测量多种液体、气体和蒸汽的流量,并以其精度高、压力损失小、安装方便等优点逐渐取代孔板和其它检测元件,在动力工业(包括核工业)、化学工业、石油和金属冶炼等工业中得到广泛应用。

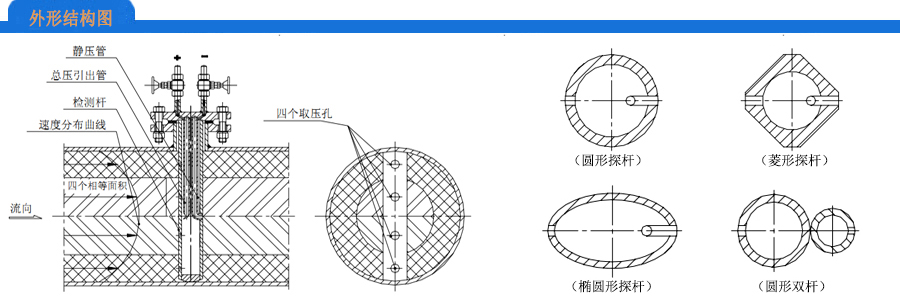

       德尔塔流量计为菱形型探杆截面,全压孔在测量杆前段,静压空在杆壁后端。适用于:风量、水、蒸汽、煤气、烟气、氧气、氮气、氢气等介质的精确测量。由于其插入式安装方式,因此在大口径管道流体流量测量测量时安装非常方便,并且在方管管道流体测量中也能够得到广泛应用。
工作原理:
       当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快,在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。德尔塔巴均速流量探头能精确地检测到由流体的平均速度所产生的平均差压。德尔塔巴均速流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能.
技术参数:
1、公称压力:25mm≤DN≤6000mm
2、公称压力:PN≤25MPa
3、介质温度:t≤650℃
4、精度等级:1级,1.5级,2.5级



均速管流量计选型表:

FX-LGB 均速管流量计
代 码 节流类型
A
W
D
阿牛巴流量传感器
威力巴流量传感器
德尔塔巴流量传感器
代 码 管道口径
25

6000
DN25

DN6000
代 码 工作温度
2
5
≤200℃
≤500℃
代 码 工作压力
1
2
3
4
5
PN1.6
PN2.5
PN4.0
PN6.3
PN16
代 码 安装方式
1
2
3
4
螺纹连接
法兰连接
管段式带补偿
法兰球阀式
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
