装配式热电偶

WR系列装配热电偶是一种工业现场常用的温度测量传感器，根据电偶的热电效应，，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，此时将...

在线咨询全国热线
18915198233

WR系列装配式热电偶是一种工业现场常用的温度测量传感器，根据电偶的热电效应，，两个不同导体（两根不同材质的偶丝）组成回路，测量端与冷端在温度变化时会产生热电势，此时将mV信号传送给显示仪表、记录仪和数字调节仪二次仪表，用于温度的测量显示与控制等用途。

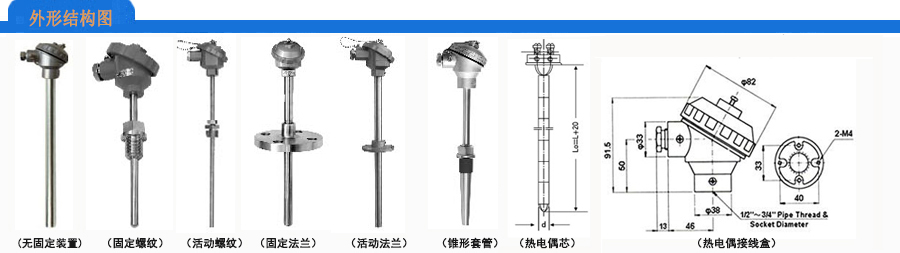

装配式热电偶是采用两根不同材质的偶丝作为测量原件，根据温度范围不同两根偶丝的材质不同，也就是对应不同的分度号。热电偶根据应用场合的不同有不同外形的不同种类，但是大体都是由偶丝、保护套管、安装固定装置和接线盒组成。
技术参数：
分度号： K、N、E、J、T、S、R、B
允差范围：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）
安装方式：螺纹或法兰；固定或活动
接线盒：防水、防爆
执行标准：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991

温度范围表：

型号	分度号	材质	温度范围（℃）
WRN	K	镍铬-镍硅	-200~1100
WRM	N	镍铬硅-镍硅	-200~1300
WRE	E	镍铬-铜镍	-40~800
WRF	J	铁-铜镍	-200~750
WRC	T	铜-铜镍	-200~350
WRP	S	铂铑10-铂	0~1600
WRQ	R	铂铑13-铂	0~1600
WRR	B	铂铑30-铂铑6	0~1800
WRW	WRe3/25	钨铼	0~2300

热电偶选型表：

W	温度仪表
R	热电偶
代码	分度号
N M E F C P Q R W	K型（镍铬-镍硅） N型（镍铬硅-镍硅） E型（镍铬-铜镍） J型（铁-铜镍） T型（铜-铜镍） S型（铂铑10-铂） R型（铂铑13-铂） B型（铂铑30-铂铑6） WRe3/25（钨铼）
代码	热电偶对数
无 2	单支双支
代码	安装固定装置
1 2 3 4 5	无固定装置固定螺纹活动螺纹固定法兰活动法兰
代码	接线盒形式
3 4 X	防水接线盒防爆接线盒插座式
代码	保护管直径
0 1 2 T	Φ16 Φ20 Φ25 其它要求订货时说明
代码	内芯结构
无 K	普通型铠装型
代码	总长：□□□mm（数字标注）
代码	插深：□□□mm（数字标注）
代码	电气接口
M N G	M20*1.5 NPT1/2 G1/2
代码	保护管材质
01 03 06 G2 G3 G9 R T	1Cr19Ni9Ti 304 316 GH2520 GH3030 GH3039 刚玉管（S、R、B）其它材质订货时说明
