铠装热电阻

WZPK系列铠装热电阻是一种工业现场常用的温度测量传感器,其直径小、易弯曲,韧性好、抗震性强,适宜安装在管道狭窄和要求快速反应、微型化等特殊场合,也可作为装配式热电阻的...


在线咨询 全国热线
18915198233
       WZPK系列铠装热电阻是一种工业现场常用的温度测量传感器,其直径小、易弯曲,韧性好、抗震性强,适宜安装在管道狭窄和要求快速反应、微型化等特殊场合,也可作为装配式热电阻的测量原件使用。
铠装热电阻根据电阻的热效应,利用物质在温度变化时,其电阻值也随着发生变化的特征来测温的,当阻值变化时,工作仪表便显示出阻值所对应的温度值。通常与显示仪表、记录仪和数字调节仪等配套使用,用于温度的测量显示与控制等用途。

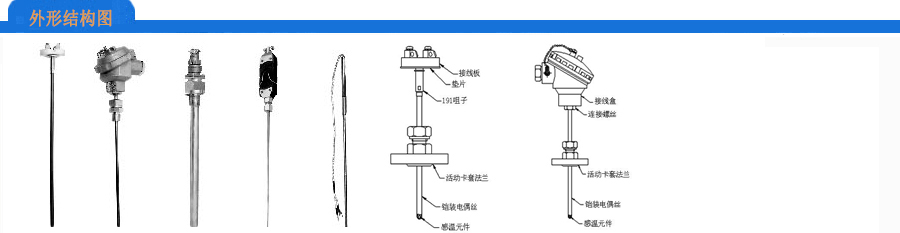

       铠装热电阻是采用高精度薄膜热电阻原件,直接测量各种过程中-200℃~600℃范围内的液体、气体、蒸汽介质以及固体表面温度。测量精度高、稳定性好。热电阻根据应用场合的不同有不同外形的不同种类,但是大体都是由测量原件、保护套管、安装固定装置和接线盒组成。
技术参数:
测量介质:液体、气体、蒸汽及固体表面
分度号: Cu50、Pt100(常用)、Pt1000
允差范围:Pt100A级:±(0.15+0. 2%︱t︱)
          Pt100B级:±(0.3+0.5%︱t︱)
          Cu50:±(0.3+0.5%︱t︱)
安装方式:螺纹或法兰;固定或活动
接线盒:防水、防爆
执行标准:IEC751、JB/T8622-1997、JB/T8623-1997、JB/T5518-1991

热电阻选型表:

W 温度仪表
Z 热电阻
代 码 测量原件
P
C
铂电阻
铜电阻
K 铠装式
代 码 热电阻原件数量

2
单支
双支
代 码 安装固定装置
1
2
3
4
5
无固定装置
固定螺纹
活动螺纹
固定法兰
活动法兰
代 码 接线盒形式
3
4
X
防水接线盒
防爆接线盒
插座式
代 码 保护管直径
3
4
5
6
8
Φ3
Φ4
Φ5
Φ6
Φ8
代 码 分度号
P1
P2
C
Pt100
Pt1000
Cu50
代 码 总长:□□□mm(数字标注)
代 码 插深:□□□mm(数字标注)
代 码 电气接口
M
N
G
M20*1.5
NPT1/2
G1/2
代 码 保护管材质
1
3
6
T
1Cr19Ni9Ti
304
316
其它材质订货时说明
