双金属温度计

WSS系列双金属温度计是一种测量中低温度的现场检测仪表，把两种线膨胀系数不同的金属组合在一起，一端固定，当温度变化时,两种金属热膨胀不同，带动指针偏转以指示温度，可以直...

在线咨询全国热线
18915198233

WSS系列双金属温度计是一种测量中低温度的现场检测仪表，把两种线膨胀系数不同的金属组合在一起，一端固定，当温度变化时,两种金属热膨胀不同，带动指针偏转以指示温度，可以直接测量各种过程中的-80℃～+500℃范围内的液体、蒸汽和气体介质的温度。广泛应用于石油、化工、机械、冶金、发电、船舶、食品、制药等工业和科研部门。
工作原理：
双金属温度计是基于绕制成环形弯曲状的双金属片，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。
技术参数：
1.执行标准：JB/T8803-1998　GB3836-83
2.标度盘公称直径：60mm、100mm、150mm；
3.精度等级：1.5、1.0；
4.热响应时间：≤40S；
5.防护等级：IP55；
6.角度调整误差：角度调整误差应不超过其量程的1.0%；
7.回差：回差应不大于基本误差限的值；
8.重复性：重复性上限范围应不大于基本误差限值的1/2。
量程选择：

-80~40℃	-40~80℃	0~50℃
0~100℃	0~150℃	0~200℃
0~300℃	0~400℃	0~500℃

双金属温度计选型表：

WSS	双金属温度计
代码	表盘直径
3 4 5	ф60mm ф100mm ф150mm

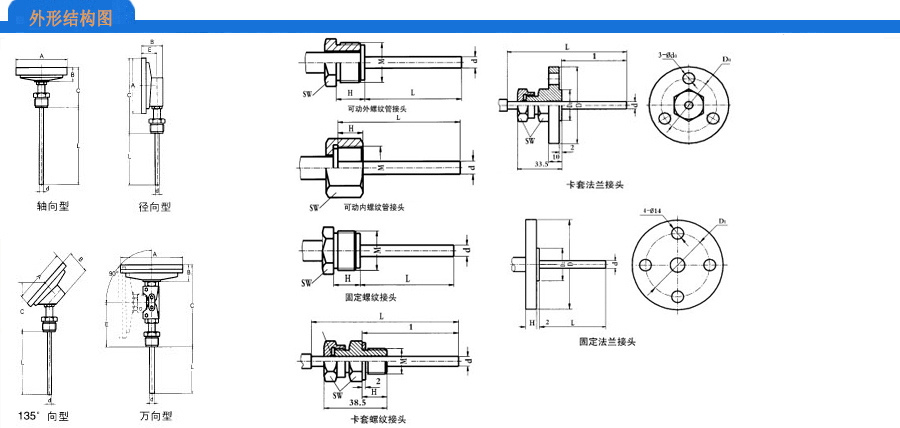

代码	表盘方向
0 1 8	轴向径向万向

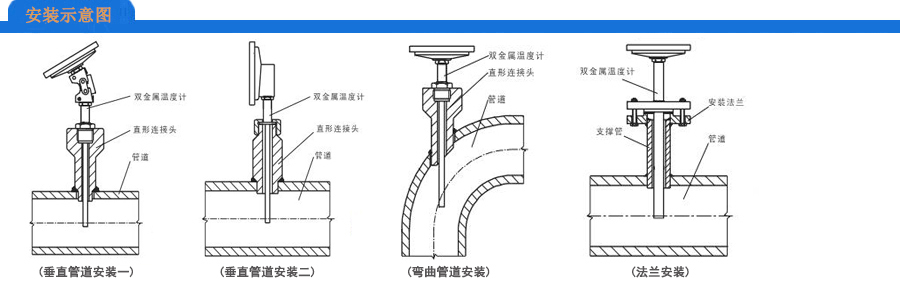

代码	安装固定装置
0 1 2 3 4 5 6	无固定装置可动外螺纹可动内螺纹固定螺纹固定法兰活动螺纹活动法兰
代码	保护管直径
6 8 1 W1 W2 T	Φ6 Φ8 Φ10 外套管Φ12 外套管Φ16 其它要求订货时说明
代码	插入深度
□□	L=□□□mm（直接标出）
代码	保护管材质
1 3 6 H T	1Cr19Ni9Ti 304 316 哈氏合金C 其它材质订货时说明
量程	-□□□~□□□℃或0~□□□℃
