玻璃管液位计

FX-UGB型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,也称作HG5型液位计。它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据...


在线咨询 全国热线
18915198233
        FX-UGB型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表,也称作HG5型液位计。它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据连通器原理生产的一种就地式液位测量仪表,具有读数精确、结构简单,维修方便、经久耐用等特点。
产品特点:
1.直读式仪表,读数精确。
2.结构简单,维修方便。
3.经久耐用。
结构原理:

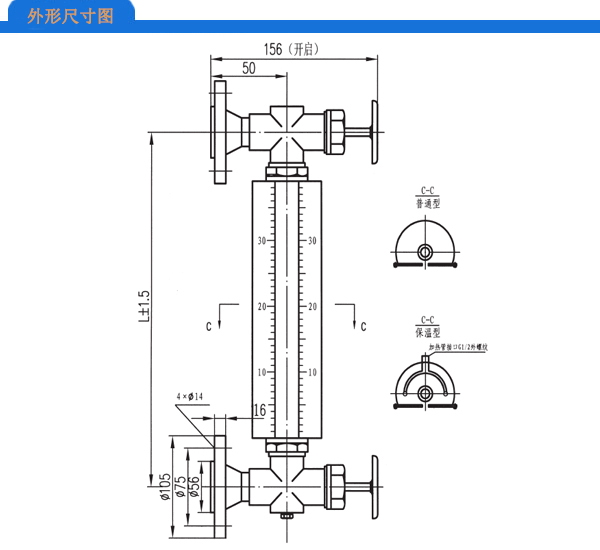

  仪表上下阀都装有PN1.6MPa,DN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。
   仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流,免除隐患。

技术参数:
1.测量范围(安装中心距L):300、500、600、800、1000、1200、1400、1700、2000mm
2.工作压力:≤1.6MPa
3.材质:碳钢、不锈钢
4.工作温度:≤200℃
5.连接法兰标准:HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等,请用户注明。
7.伴热蒸汽压力:≤0.6MPa
8.蒸汽夹套接头:G1/2"外螺纹
9.钢球自封压力:≥0.2Mpa
玻璃管液位计选型表:

FX-UGB 玻璃管液位计
代码 接液材质
C
F
L
P
碳钢
304不锈钢
316不锈钢
PP(防腐)
代码 安装方式
D
G
法兰连接DN20、DN25(标注法兰尺寸)
螺纹连接G3/4”
代码 压力等级
1
2
PN 1.O
PN 1.6
测量范围 □□mm
