四路显示控制仪

FX-XMEA系列四路显示控制仪可同时与四路各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示...

在线咨询全国热线
18915198233

FX-XMEA系列四路显示控制仪可同时与四路各类传感器、变送器配合使用，将其测量的物理量以数字形式显示出来。可对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
技术参数：
测量点数：4路
测量精度：±0.5%FS±1d   ±0.2%FS±1d
报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、正值方式等。
变送输出精度：±0.3%FS   负载能力:0～600Ω
输出入阻抗：0～10mA：500Ω、4～20mA：250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0～40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内补偿
脉冲幅值:≥2.5V,频率范围0.01～1000HZ
继电器接点容量：AC220V   3A（无感负载）
供电电源：AC220V    ≤6W或24V
工作环境要求：温度：0～50℃、相对湿度：<58%，无腐蚀性气体，无震动场合。

四路数字显示控制仪选型表：

FX	企标
XMEA	四回路显示控制仪
9	设计程序（9000系列）
代码	显示方式
1 2	四屏显示单屏+四光柱
代码	输入方式
1 2 3 4 5	同为热电偶信号（E、K、B、J、T、N、R等）同为热电阻信号（Pt100、Cu50、Cu100、BA1、BA2、G等）同为电流信号（4~20mA、0~10mA）同为电压信号（0~5V、1~5V、0~20mV、0~75mV、0~200mV）有输入为Pt100和输入为电流或电压
代码	报警方式
0 1 2 3 4	无报警四路统一设置上限、下限报警值（共用2只继电器）四路独立设置上限、下限报警值（共用2只继电器）四路独立设置上限或下限报警值（共用1只继电器）四个继电器（任意分配给四个输入）
代码	外形尺寸

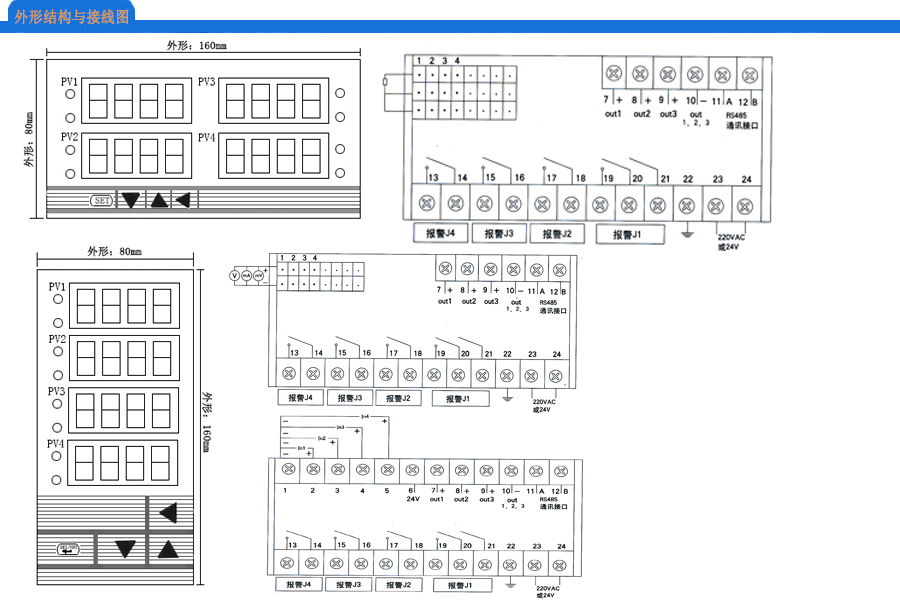

H V	横式160×80mm （开孔152×76mm）竖式80×160mm （开孔76×152mm）
代码	变送输出
A B D	无变送输出各自输出相同4~20mA信号各自输出相同其它信号
代码	24V直流输出
无 P	缺省为无24V直流电源输出带24V直流电源输出（可做二线制变送器电源）
代码	通讯接口
无 T1 T2 T3	缺省为不带通讯接口带RS485 MODBUS-RTu 带RS485 JCBUS 带RS232通讯接口
代码	供电电源
K W	220V AC 24V DC
