光柱显示控制仪

FX-XMGA系列光柱显示控制仪可与各类传感器、变送器配合使用,将其测量的物理量以数字和光柱形式显示出来。可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警...


在线咨询 全国热线
18915198233
        FX-XMGA系列光柱显示控制仪可与各类传感器、变送器配合使用,将其测量的物理量以数字和光柱形式显示出来。可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
技术参数:
测量点数:1路、2路
测量精度:±0.5%FS±1d   ±0.2%FS±1d
报警功能:上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等。
变送输出精度:±0.3%FS   负载能力:0~600Ω
输出入阻抗:0~10mA:500Ω、4~20mA:250Ω、DC.V: ≥200KΩ
热电偶及DC.MV:≥10MΩ冷端自动补偿精度0~40℃范围内±0.3℃
热电阻:三线制输入3×10Ω以内完全补偿
脉冲幅值:≥2.5V,频率范围0.01~1000HZ
继电器接点容量:AC220V   3A(无感负载)
供电电源:AC220V    ≤6W或24V
工作环境要求:温度:0~50℃、相对湿度:<58%,无腐蚀性气体,无震动场合。

单路数字显示控制仪选型表:

FX 企标
代 码 仪表类型
XGZA 光柱显示控制仪
9 设计程序(9000系列)
代 码 显示方式
1
2
3
单屏+单光柱
单屏+双光柱
双屏+双光柱
代 码 输入方式
0
1
2
3
4
5
6
频率信号(0.01~10000Hz)
热电偶信号(E、K、B、J、T、N、R等)
热电阻信号(Pt100、Cu50、Cu100、BA1、BA2、G等)
直流电流信号(4~20mA、0~10mA)
直流电压信号(0~5V、1~5V、0~20mV、0~75mV、0~200mV)
远传压力电阻值及线性电阻值(0~400Ω)
全部输入类型(万能输入)
代 码 报警方式
0
1
2
3
4
无报警
一路报警
二路报警
三路报警
四路报警

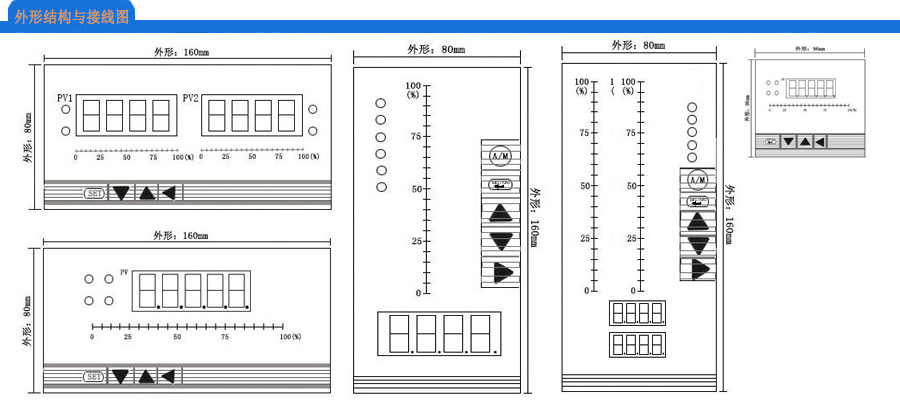

代 码 外形尺寸
H
V
J
F
Q
S
横式160×80mm (开孔152×76mm)
竖式80×160mm (开孔76×152mm)
横式96×48mm  (开孔92×45mm)
方式96×96mm   (开孔92×92mm)
方式72×72mm   (开孔68×68mm)
方式48×48mm   (开孔45×45mm)
代 码 变送输出
A
B
C
D
E
F
G
无变送输出
变送输出0~10mA
变送输出4~20mA
变送输出0~5V
变送输出1~5V
特殊信号变送输出
频率输出(1~10KHZ)
代 码 定时功能

S
缺省为无定时功能
带定时功能
代 码 24V直流输出

P
缺省为无24V直流电源输出
带24V直流电源输出(可做二线制变送器电源)
代 码 通讯接口

T1
T2
T3
缺省为不带通讯接口
带RS485 MODBUS-RTu
带RS485 JCBUS
带RS232通讯接口
代 码 供电电源
 K
W
220V AC
24V DC
