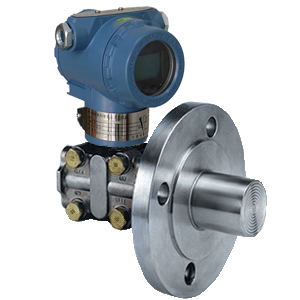

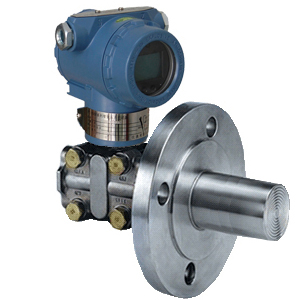

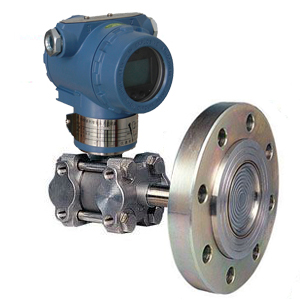

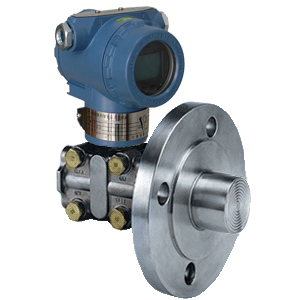

单法兰液位变送器

FX-3851LT 单法兰液位变送器广泛适用于广泛应用于如食品、饮料和医药工业生产中。 精度高、稳定性好; 量程、零点外部连续可调; 正迁移可达500%、负迁移可达600%; 重量轻(2.4kg),...


在线咨询 全国热线
18915198233
FX-3851LT单法兰液位变送器广泛适用于广泛应用于如食品、饮料和医药工业生产中。
精度高、稳定性好;
量程、零点外部连续可调;
正迁移可达500%、负迁移可达600%;
重量轻(2.4kg),小型化(166mm总高);
全系列统一结构、互换性强;
接触介质的膜片材料可选,单边抗过压强;
低压浇铸铝合金壳体,使用寿命长;
标准二线制,24V供电,4~20mA输出;

FX-3851LT单法兰液位变送器除设计小巧精致外,更推出具有HART现场总线协议的智能化功能。

一、测量原理:
FX-3851LT单法兰液位变送器是根据压力感应原理(液体静压与高度成比例),通过液体的密度不变和压力的变化而计算出当前液体的高度。
单法兰液位变送器可以直接安装在敞口的管道或容器上,由于隔离膜片直接与液体介质相接触,无须将正压侧用导压管引出,因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度,然后将其转换成4~20mA.DC信号输出。

二、技术参数:
1.模拟型法兰式液位变送器的特点:
①精度高、稳定性好;
②量程、零点外部连续可调;
③正迁移可达500%、负迁移可达600%;;
④标准二线制,24V供电,4~20mA输出;
⑤阻尼可调、耐过压,固体传感器设计,无机械可动部件、维修量少;
⑥重量轻(2.4kg),小型化(166mm总高);
⑦全系列统一结构、互换性强;
⑧接触介质的膜片材料可选,单边抗过压强;
⑨低压浇铸铝合金壳体,使用寿命长;
2.智能型法兰式液位变送器的特点:
①超级的测量性能,用于压力、差压、液位、流量测量;
②数字精度:±0.05%,模拟精度:±0.75%±0.1%F.S,全性能:±0.25%F.S;
③稳定性:0.25% 60个月;
④量程比:100:1,测量速率:0.2S;
⑤小型化(2.4kg)全不锈钢法兰,易于安装;
⑥过程连接与其它产品兼容,实现最佳测量;
⑦世界上唯一采用H合金护套的传感器(专利技术),实现了优良的冷、热稳定性;
⑧采用16位计算机的智能变送器;
⑨标准4-20mA,带有基于HART协议的数字信号,远程操控;
 ⑩支持向现场总线与基于现场控制的技术的升级。

三、法兰与膜片:
FX-3851LT单法兰式液位变送器 ,可对各种容器进行精确的液位和密度测量,有平法兰和插入式法兰供选择,法兰有3英寸或4英寸,规格有1501b和3001b的法兰,也可根据用户定制法兰,法兰膜片材料可选。
外   形 插入筒长度 法兰规格 膜片材质 代  码
  DN80 316L A0
哈氏合金C C0
E0
DN100 316L B0
哈氏合金C D0
F0
  50mm DN80 316L A2
哈氏合金C C2
DN100 316L B2
哈氏合金C D2
  100mm DN80 316L A4
哈氏合金C C4
DN100 316L B4
哈氏合金C D4
  150mm DN80 316L A6
哈氏合金C C6
DN100 316L B6
哈氏合金C D6

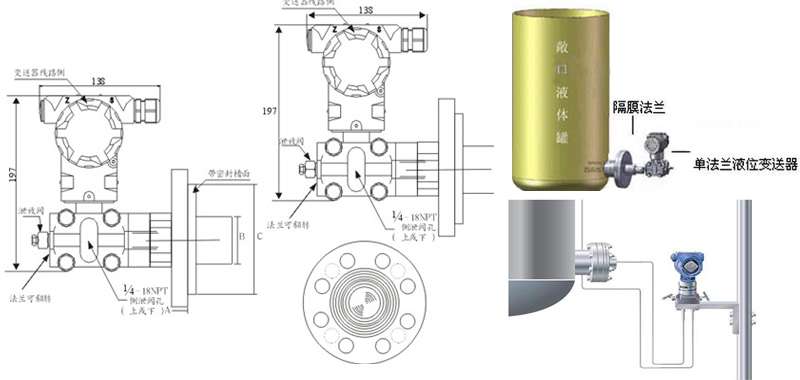

 四、尺寸图及安装示意图:


五、选型表:

代   码 说      明
FX-3851LT 单法兰式液位变送器
量程范围
(Kpa)
3 0~1.3~7.5
4 0~4~40
5 0~40~200
6 0~0.16~700
输出信号 E 4~20mA
S 4~20mA+ HART协议
法兰与膜片   法兰规格、插入筒长度、膜片材质
A0 (3〞) DN80、平、316LSST
A2 (3〞) DN80、50mm、316LSST
A4 (3〞) DN80、100mm、316LSST
A6 (3〞) DN80、150mm、316LSST
B0 (4〞) DN100、平、316LSST
B2 (4〞) DN100、50mm、316LSST
B4 (4〞) DN100、100mm、316LSST
B6 (4〞) DN100、150mm、316LSST
C0 (3〞) DN80、平、哈氏C-276
C2 (3〞) DN80、50mm、哈氏C-276
C4 (3〞) DN80、100mm、哈氏C-276
C6 (3〞) DN80、150mm、哈氏C-276
D0 (4〞) DN100、平、哈氏C-276
D2 (4〞) DN100、50mm、哈氏C-276
D4 (4〞) DN100、100mm、哈氏C-276
D6 (4〞) DN100、150mm、哈氏C-276
E0 (3〞) DN80、平、钽
F0 (4〞) DN100、平、钽
结构材质   法兰和接头 排气阀 隔离膜片
22 316不锈钢 316不锈钢 316不锈钢
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C
压力等级 A FX1.0
B FX2.5
附加选项 M1 0~100%线性指示表
M2 LED显示表
M3 LCD显示表
B1 管装弯支架
B2 板装弯支架
B3 管装平支架
D1 侧面泄放阀在压力室上部
D2 侧面泄放阀在压力室下部
C1 1/2NPT锥管螺纹接头
C2 丁字形螺纹接头M20×1.5,带后部焊接Ф14
d 隔爆型dⅡBT4
i 本安型iaⅡCT6
