文丘里管

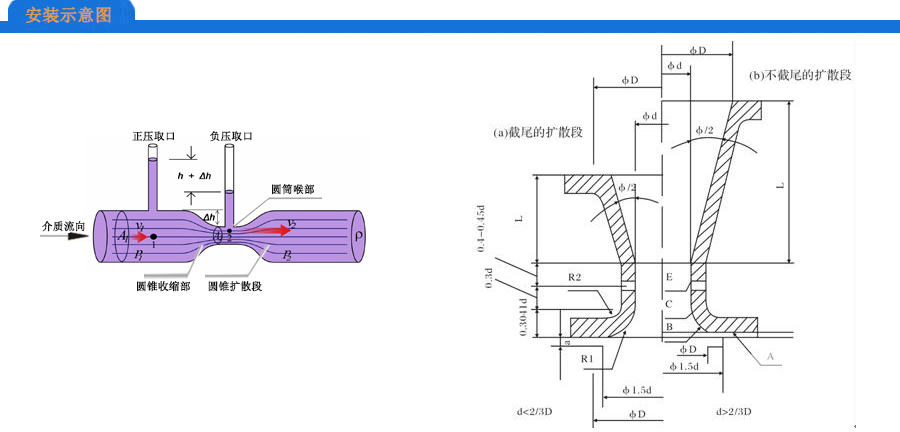

FX-LGW文丘里管利用先收缩而后逐渐扩大的管道。测出其入口截面和zui小截面处的压力差,用伯努利定理即可求出流量。按国标GB/T2624-93设计制造,按检定规程JJG640-94检定的。在标准节流...


在线咨询 全国热线
18915198233
        FX-LGW文丘里管利用先收缩而后逐渐扩大的管道。测出其入口截面和zui小截面处的压力差,用伯努利定理即可求出流量。按国标GB/T2624-93设计制造,按检定规程JJG640-94检定的。在标准节流装置中,它所要求的上、下游直管道zui短、压力损失zui小、性能稳定、维护方便。因其计算准确、能耗小,已广泛用于石油、化工、电力、冶金行业。
文丘里管按结构分为内藏式文丘里管和插入式文丘里管。 在钢铁厂热风炉的助燃风、冷风、煤气计量(高炉煤气、焦炉煤气、转炉煤气)及热电厂的锅炉一次风、二次风大管径、低流速管道计测量中收到了良好的效果。 解决现行工业企业中低压、大管径,低流速各类气体流量测量。测量范围宽、安装方便的流体测量装置。独特的结构设计及数据处理方法具有严格的流体力学依据,并在国家大型重点风洞实验室进行实流标定。
产品特点:
1.结构简单,耐用,性能稳定。
2.压力损失小,节约流体输送所需的能源。
3.在通径50~1200范围内.不需要实流标定。超出这个范围,可以参比设计制造。当需要较高精确度时,可进行实流标定。
4.本体安装尺寸较长,对大口径仪表,不便于运输安装。
技术参数
公称通径(mm):DN50~DNl200~2600
公称压力(MPa):0 25~4.0~6.3
精确度(不确定度):±1%~±1 5%

类型 公称直径 节流孔径比β 雷诺数范围 材  质
粗铸收缩段 100mm≤DN≤800mm 0.3≤β≤0.75 2×105≤Re ≤2×106 铸铁或铜
机械加工收缩段 50mm≤DN≤250mm 0.4≤β≤0.75 2×105≤Re ≤2×106 碳钢或不锈钢
粗焊铁板收缩段 200mm≤DN≤1200mm 0.4≤β≤0.7 2×105≤Re ≤2×106 碳钢或不锈钢


FX-LG 节流装置
代 码 节流类型
K
P
W
V
孔板
喷嘴
文丘利管
V锥
代 码 结构类型(适用上级代码“K”孔板的选项)
H
Y
K
S
Q
D
Z
R
P
N
X
环室取压标准孔板
法兰取压标准孔板
钻孔取压标准孔板
双重孔板
圆缺孔板
多孔孔板
锥型入口孔板
1/4圆孔板
偏心孔板
整体(内藏)孔板
楔形孔板
代 码 结构类型(适用上级代码“P”喷嘴的选项)
I
L
ISA 1932喷嘴
长径喷嘴
代 码 结构类型(适用上级代码“W”文丘利管的选项)
G
W
经典文丘利管
文丘里喷嘴
代 码 公称通径DN
10

1600
DN15

DN1600
代 码 取压类型
N
Y
引压管引压
一体化结构(不适合高温介质)
代 码 测量介质
Q
Z
Y
气体
蒸汽
液体
代 码 压力等级
1
2
3
4
5
6
7
PN1.0
PN1.6
PN2.5
PN4.0
PN6.3
PN10
PN16
代 码 工作温度
1
2
3
≤80℃
≤250℃
≤450℃
代 码 仪表材质
1
4
6
T
法兰碳钢,节流件不锈钢
全304不锈钢
全316不锈钢
其它材质订货时说明
代 码
F
H
安装方式
法兰式
焊接式
代 码 安装附件(可复选)
0
1
2
3

截止阀
三阀组
冷凝罐
代 码 测量附件(可复选)
C
L
Y
W
差压变送器
流量积算仪
压力传感器(压力补偿用)
温度传感器(温度补偿用)
注:所有差压式流量计需要提供完整数据:被测介质、管道口径、流量范围、工作温度、工作压力等,以便出具节流装置计算书。
