标准喷嘴

FX-LGP喷嘴是一种节流装置，其节流件采用圆弧形轮廓结构，与差压变送器连同二次表共同组成流量测量装置，是一种zui为普遍的差式流量计。喷嘴是差压测量时的一次元件，利用它在管...

在线咨询全国热线
18915198233

FX-LGP喷嘴是一种节流装置，其节流件采用圆弧形轮廓结构，与差压变送器连同二次表共同组成流量测量装置，是一种zui为普遍的差式流量计。喷嘴是差压测量时的一次元件，利用它在管道内使流体产生差压，再用导压管把节流装置前后产生的压差传送给差压变送器，然后将差压信号输入到二次仪表（流量积算仪或DCS），便显示出管道内液体的瞬时流量以及累计流量。广泛应用于石油、化工、电力、钢铁、冶金、制药、市政工程等各行业的液体、气体、蒸汽的流量测量与控制。
工作原理：
充满管道的流体，当它流经管道内的孔板节流件时，流速将在节流件处形成局部收缩，因而流速增加，静压力降低，于是在节流件前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关，例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时，在同样大小的流量下产生的压差也是不同的。标准孔板是按国标GB/T2624-93进行设计制造，按JJG640-94进行检定，无需实流标定。

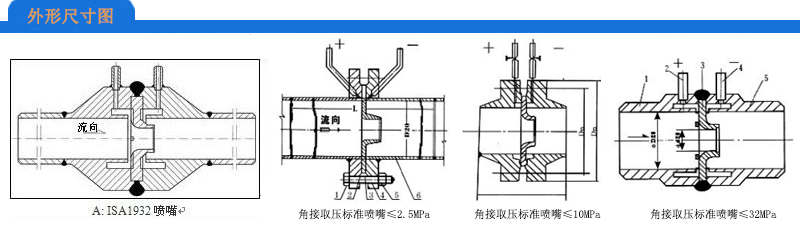

ISA 1932喷嘴安装结构示意图

主要技术参数
公称通径： DN50～DN500
依据国家标准GB/T2624-93进行设计制造
依据国家检定规程JJG 640-94进行出厂检定
取压方法：角接取压、法兰取压
基本精度： ±0.5%、±1%、±1.5%
流量范围： ≥ 1:15
公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32（MPa）
被测介质：水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质
被测介质温度：常规-10℃~+450℃，超出后请咨询厂家

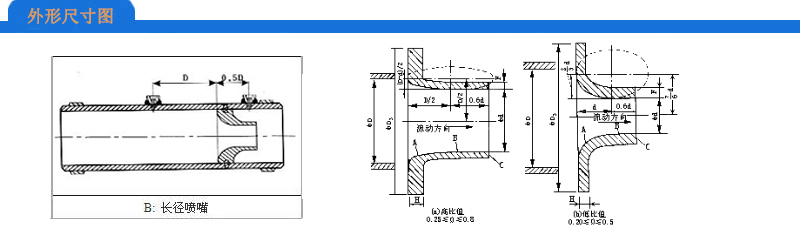

长径喷嘴安装结构示意图

主要技术参数
公称通径： DN50 – DN600
依据国家标准GB/T2624-93进行设计制造依据国家检定规程JJG 640-94进行出厂检定
取压方法：径距取压
基本精度： 2%
流量范围： ≥ 1:15
公称压力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42（MPa）
被测介质：水、空气、天然气、饱合蒸气、过热蒸气、其它混合介质
被测介质温度：常规-10℃~+450℃，超出后请咨询厂家

喷嘴流量计选型表：

FX-LGP	节流装置-喷嘴
代码	节流类型
代码	结构类型
I L	ISA 1932喷嘴长径喷嘴
代码	公称通径DN
50 … 600	DN50 … DN600
代码	取压类型
N Y	引压管引压一体化结构（不适合高温介质）
代码	测量介质
Q Z Y	气体蒸汽液体
代码	压力等级
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代码	工作温度
1 2 3	≤80℃ ≤250℃ ≤450℃
代码	仪表材质
1 4 6 T	法兰碳钢，节流件不锈钢全304不锈钢全316不锈钢其它材质订货时说明
代码 F H	安装方式法兰式焊接式
代码	安装附件（可复选）
0 1 2 3	无截止阀三阀组冷凝罐
代码	测量附件（可复选）
C L Y W	差压变送器流量积算仪压力传感器（压力补偿用）温度传感器（温度补偿用）
注：所有差压式流量计需要提供完整数据：被测介质、管道口径、流量范围、工作温度、工作压力等，以便出具节流装置计算书。
