限流减压孔板

FX-LGFX限流减压孔板主要是作为节流元件用来限定流体的流量和降低流体的压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当...

在线咨询全国热线
18915198233

FX-LGFX限流减压孔板主要是作为节流元件用来限定流体的流量和降低流体的压力。当孔板前后存在一定压差，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大。但当压差超过某一数值(称为临界压差)时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，只要孔板上游的压力保持一定，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流体的流量和降低压力的。

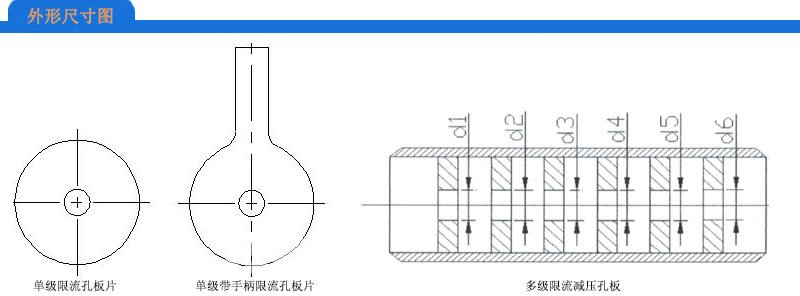

限流孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单级和多级。
使用场合：
1、工艺物料需要降压的场合。
2、在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
3、流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析取样管等场所。
4 、需要降压以减少噪声或磨损的地方，如放空系统。

限流减压孔板选型表：

FX-LGK	节流装置-孔板
代码	结构类型
X	限流孔板
代码	仪表口径
10 … 1600	DN15 … DN1600
代码	测量介质
Q Z Y	气体蒸汽液体
代码	压力等级
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代码	工作温度
1 2 3	≤80℃ ≤250℃ ≤450℃
代码	仪表材质
1 4 6 T	法兰碳钢，节流件不锈钢全304不锈钢全316不锈钢其它材质订货时说明
代码 F H	安装方式法兰式焊接式
注：所有差压式流量计需要提供完整数据：被测介质、管道口径、流量范围、工作温度、工作压力等，以便出具节流装置计算书。
