旋进旋涡流量计

FX-LUX系列气体旋进旋涡流量计采用最新微处理技术具有功能强、流量范围宽、操作维修简单安装使用方便等优点主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、城...


在线咨询 全国热线
18915198233
        FX-LUX系列气体旋进旋涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、城市供气、电力、冶金、煤炭等行业各种气体计量。
工作原理:
        流量传感器壳体剖面的型线类似文丘利管的型线,两头大中间小,入口侧的收缩段内有一组强制产生旋涡的导流叶片,出口侧有一个消除旋涡流的整流栅,使流体恢复轴向流动。当流体流入流量流量传感器时,入口处的导流叶片迫使轴向流动的流体旋转,并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时,随着管截面的缩小,旋涡流集中在中心轴上,当旋涡流体进入扩散段时,由于流速减慢,旋转流体受到回流的作用,开始作二次旋转,旋涡流出现转折点(在这一点上流体的轴向速度分量为零),形成旋涡进动现象,故称旋进旋涡。检测元件测得该进动频率信号后,由二次仪表显示出流量总量、温度、压力等。
主要特点:
1.内置式压力、温度、流量传感器,安全性能高,结构紧凑,外形美观。
2.就地显示温度、压力、瞬时流量和累积流量。
3.采用新型信号处理放大器和独特的滤波技术,有效地剔除了压力波动和管道振动所产生的干扰信号,大大提高了流量计的抗干扰能力,使小流量具有出色的稳定性。
4.特有时间显示及实时数据存储之功能,可保证内部数据不会丢失,可永久性保存。
5.整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6.防盗功能可靠,具有密码保护,防止参数改动。
7.表头可180度随意旋转,安装方便。
技术参数:

项    目 主要性能指标
准确度等级 1.0级;1.5级(其相应的基本误差限为± 1.0%;  ±1.5%)
重复性(%) <基本误差限的1/3
过流量能力 最大流量的1倍
工作压力(MPa) PN1.6、2.5、4.0
介质温度(℃) -30~70
压力损失(MPa) △P=ρ/1.205 ×△PN
输出信号方式 脉冲:低电平<0.7V;高电平VD—1V(VD一外供电电压);
模拟:4mA~20mA;RS485通讯接口
表体材料 铝合金、不锈钢(>2.5MPa)
适用介质 气体
环境条件 温度:-30℃~55℃  湿度:5%~95%  大气压力:86 kPa~106kPa
供电方式 普通型:内供电3VDC 功耗《80μA;外供电6~24V DC功耗<20mA
智能型(温压一体化):内供电3.6VDC功耗<200μA;
外供电12~24V DC功耗<100mA
防爆等级 防爆标志:ExdⅡBT4;ExibⅡBT6


旋进旋涡气体流量计流量范围:表1

仪表口径
DN(mm)
流量范围
(m3/h)
仪表系数
(m3-1
压力等级
(MPa)
备 注
DN25 2.5~30 240000 1.6;
2.5;
4.0.
PN≤1.6MPa为铝合金外壳;
PN≤4.0MPa为铸钢或不锈钢外壳;PN>4.0MPa为特殊规格;请在订货时注明。
DN32 4.5~60 90000
DN50 10~150 24000
DN80 28~400 4800
DN100 50~800 2800
DN150 150~2250 680
DN200 360~3600 210

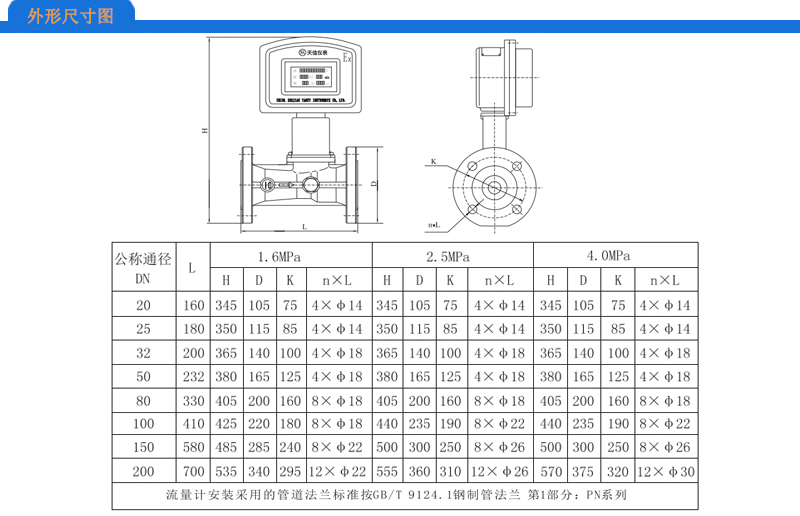

旋进旋涡流量计选型表:
FX-LUX 旋进旋涡流量计
代 码 公称通径DN
20

200
DN20

DN200
代 码 补偿方式
N
Y
普通型(无补偿)
温压补偿一体化
代 码 输出信号
M
H
4~20mA
4~20mA+HART
代 码 通讯接口
N
M
无通讯
RS485 MUDBUS
代 码 压力等级
1
2
3
PN1.6
PN2.5
PN4.0
代 码 表体材质
G
L
铸钢(304)
铸铝
代 码 供电方式
D
C
24V DC
3.6V电池
B 防爆
流量范围:0~□□□m3/h
