气体旋进旋涡流量计

FX-LUX系列气体旋进旋涡流量计采用zui新微处理技术具有功能强、流量范围宽、操作维修简单安装使用方便等优点主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、城...

在线咨询全国热线
18915198233

FX-LUX系列气体旋进旋涡流量计采用zui新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、城市供气、电力、冶金、煤炭等行业各种气体计量。
工作原理:
旋进旋涡流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
主要特点:
1．内置式压力、温度、流量传感器，性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有的稳定性。
4．时间显示及实时数据存储之功能，可保证内部数据不会丢失,可性保存。
5．整机功耗低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
技术参数：

项目	主要性能指标
准确度等级	1.0级；1.5级(其相应的基本误差限为± 1.0%； ±1.5%)
重复性(%)	＜基本误差限的1/3
过流量能力	zui大流量的1倍
工作压力(MPa)	PN1.6、2.5、4.0
介质温度(℃)	-30～70
压力损失(MPa)	△P=ρ／1.205 ×△P_N
输出信号方式	脉冲：低电平＜0.7V；高电平V_D—1V(V_D一外供电电压)；模拟：4mA～20mA；RS485通讯接口
表体材料	铝合金、不锈钢(>2.5MPa)
适用介质	气体
环境条件	温度：-30℃～55℃ 湿度：5%～95% 大气压力：86 kPa～106kPa
供电方式	普通型：内供电3VDC 功耗《80μA；外供电6～24V DC功耗＜20mA
供电方式	智能型(温压一体化)：内供电3.6VDC功耗<200μA；外供电12～24V DC功耗<100mA
防爆等级	防爆标志：ExdⅡBT4；ExibⅡBT6

旋进旋涡气体流量计流量范围：表1

仪表口径 DN(mm)	流量范围（m³/h）	仪表系数（m³）^-1	压力等级（MPa）	备注
DN25	2.5～30	240000	1.6； 2.5； 4.0．	PN≤1.6MPa为铝合金外壳； PN≤4.0MPa为铸钢或不锈钢外壳；PN＞4.0MPa为特殊规格；请在订货时注明。
DN32	4.5～60	90000
DN50	10～150	24000
DN80	28～400	4800
DN100	50～800	2800
DN150	150～2250	680
DN200	360～3600	210

旋进旋涡流量计选型表：

FX-LUX	旋进旋涡流量计
代码	公称通径DN
20 … 200	DN20 … DN200
代码	补偿方式
N Y	普通型（无补偿）温压补偿一体化
代码	输出信号
M H	4~20mA 4~20mA+HART
代码	通讯接口
N M	无通讯 RS485 MUDBUS
代码	压力等级
1 2 3	PN1.6 PN2.5 PN4.0
代码	表体材质
G L	铸钢（304）铸铝
代码	供电方式
D C	24V DC 3.6V电池
B	防爆

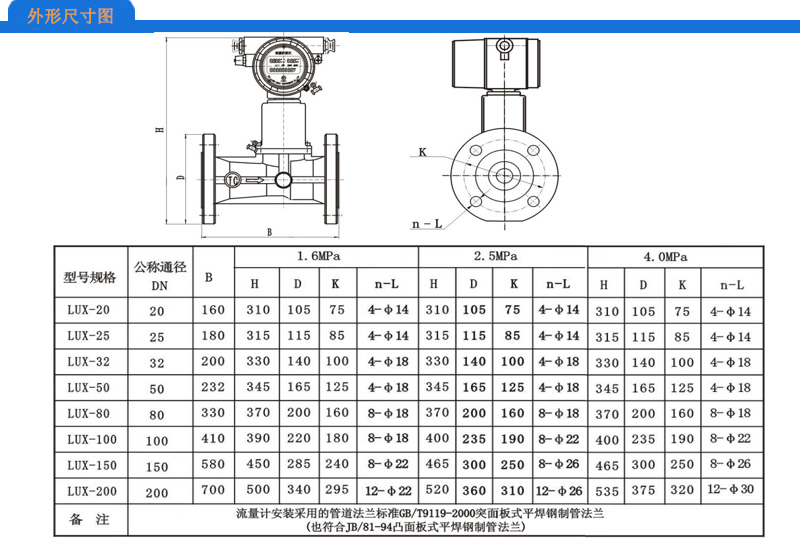

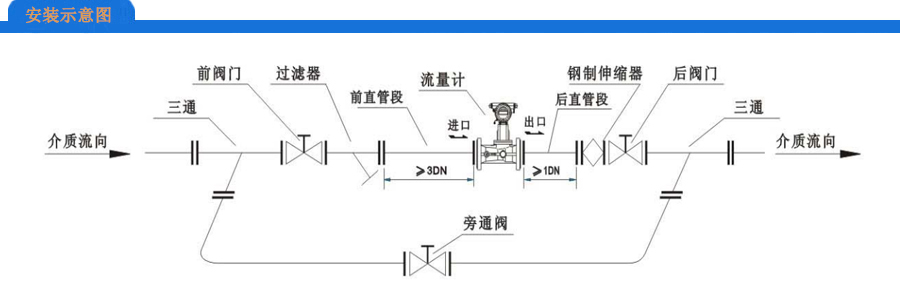

流量范围：0~□□□m³/h
